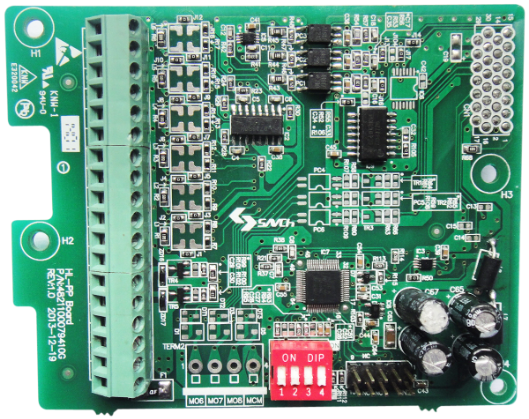

    長線驅動卡(差分)(HL-PG-LD1)

    ? 適用變頻器:S3500

    ? 適用編碼器:光電增量式DC5V長線驅動編碼器



    主要功能:接收編碼器速度反饋、反饋脈沖信號分頻輸出、編碼器斷線檢測。

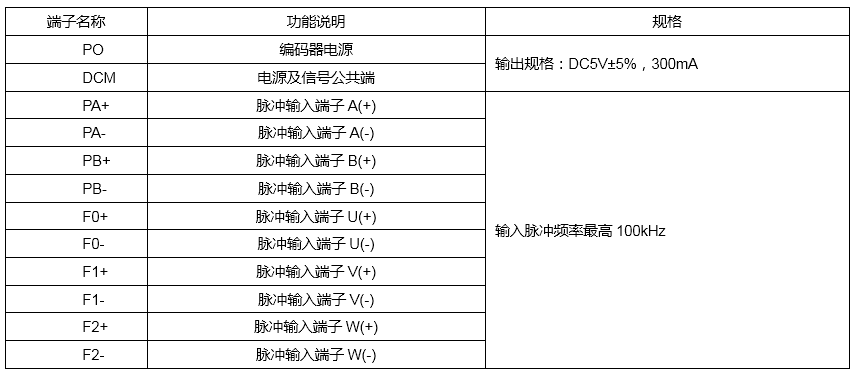

    ■ 端子說明

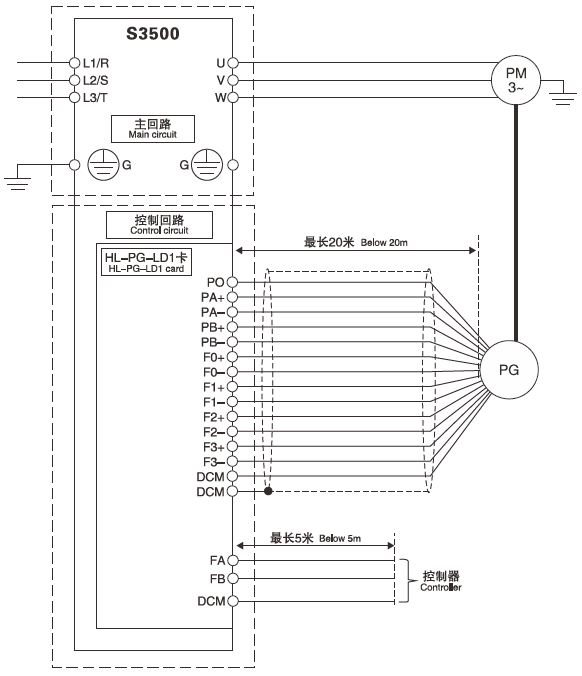

    注:接線必須使用屏蔽線,最大接線長度20米。

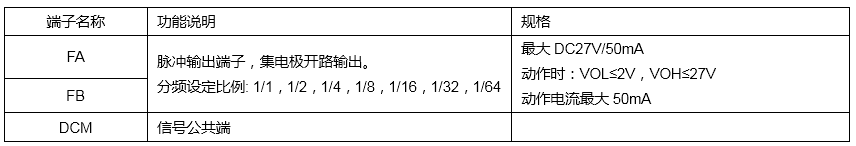

    ■ 分頻輸出端子規格


    注意:1.接線必須使用屏蔽線,最大接線長度5米。

    2.分頻電路用于控制繼電器,必須在繼電器勵磁線圈兩端并聯二極管吸收浪涌電壓。
